图一

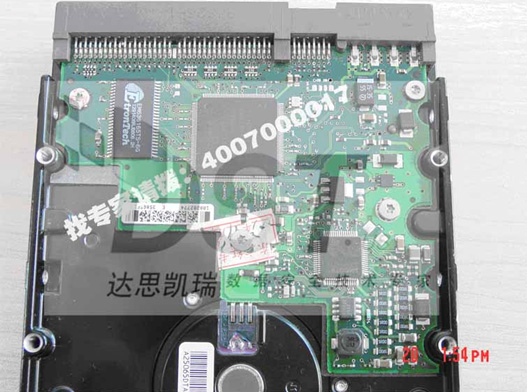

方面电路板面如图二：

图二

　　第二步：给硬盘通电，听一下硬盘是否正常运转，有无敲盘声音，通电后，经诊断硬盘可以正常寻道，而且无异响。　　第三步：把硬盘接到俄罗斯ACE公司专业硬盘维修工具PCI3000，使用终端程序检测查看硬盘是什么状态？
1、PC3000的接线方法如图三所示：

图三

　　硬盘连接到PC3000额全试图如图四：

图四

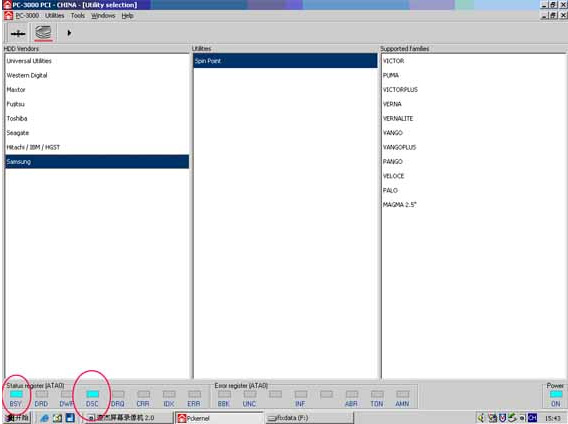

　　2、运行PCI3000，打开PC3000的电源，可以看到BSY和DSC两个灯亮，如图五所示：

图五

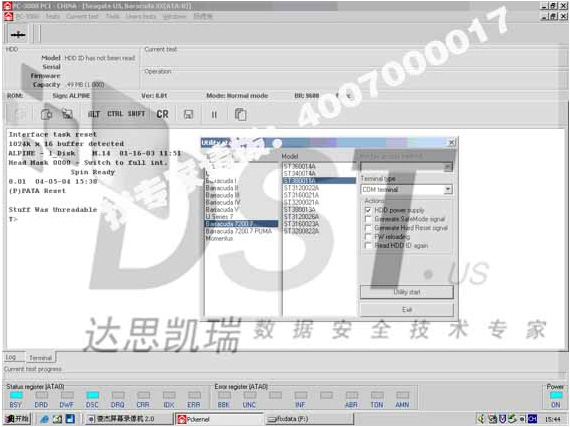

　　诊断如下：这样的现象是属于Seagate希捷硬盘的通病ID身份（希捷硬盘的ID包括硬盘的型号model号，SN序列号，容量大小等）丢失，有很少一部分是磁头损坏，我们接下来看看终端显示的信息，如图六所示：

图六

　　我们看到PC3000的终端显示Stuff Was Unreadable 的信息，说明这块希捷硬盘的ID身份丢失了。

图七

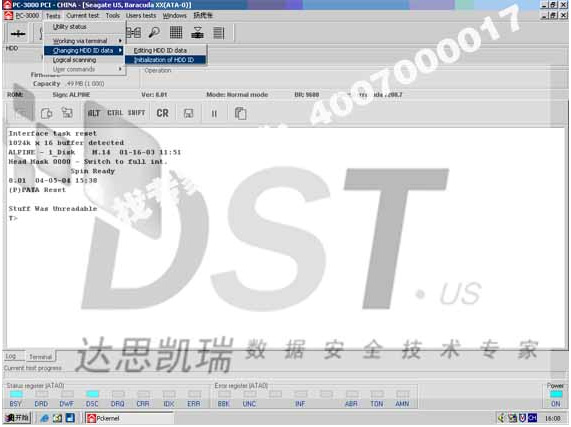

　　在PCI3000菜单里选TEST再选Changing HDD ID Data中的Initialization of HDD ID如图七所示：

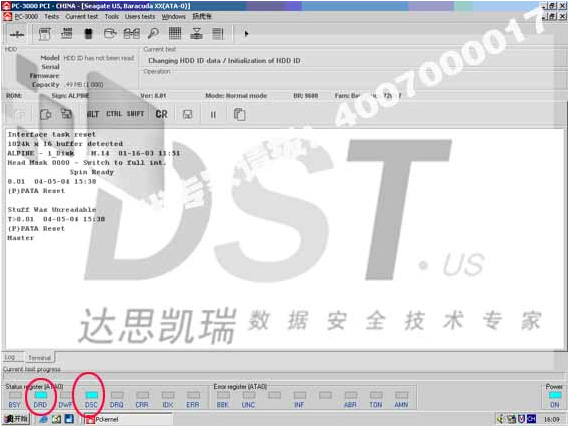

我们就可以看PC3000下面的状态灯变成了DRD和DSC，同时可以看到终端显示了Master字样，这表示硬盘已经开始就绪，如图八所示：下一步我们把PC3000的电源断开后在接通，如图九所示：

图八


图九

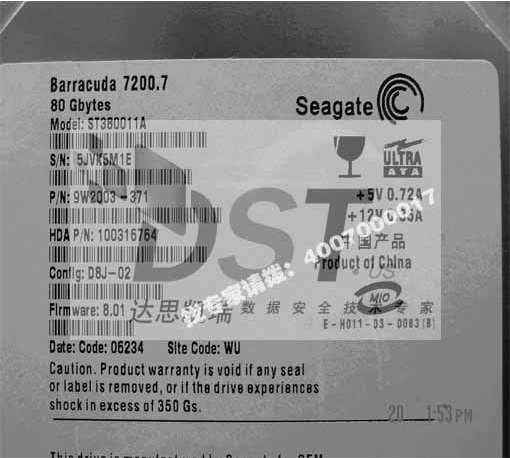

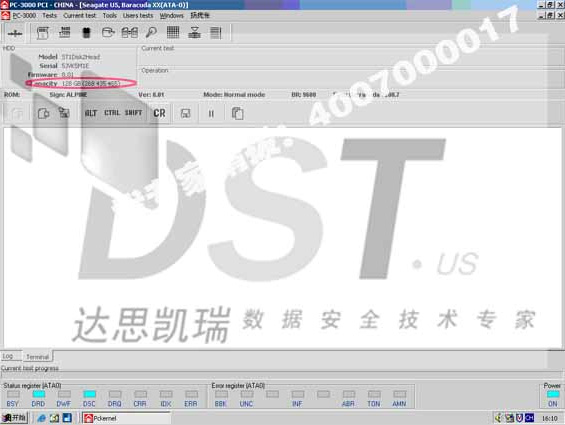

　　在Model栏里我可看到ST1Disk2Head,Capacity 显示为128GB，从这里可以看到与盘标上的东西不相符如图九、图一，盘标标示的是80GB：
接下来我们用PCI3000编辑硬盘的ID信息，如图10所示：

图十

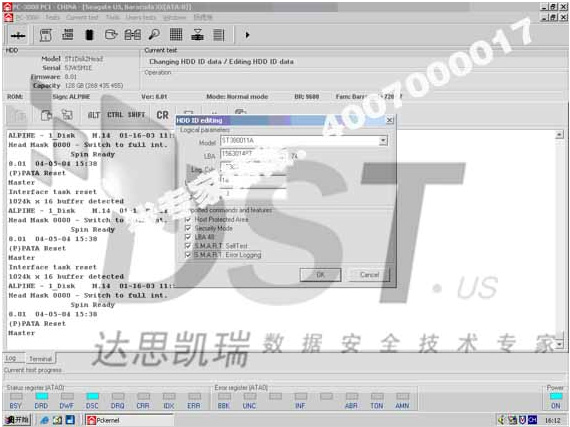

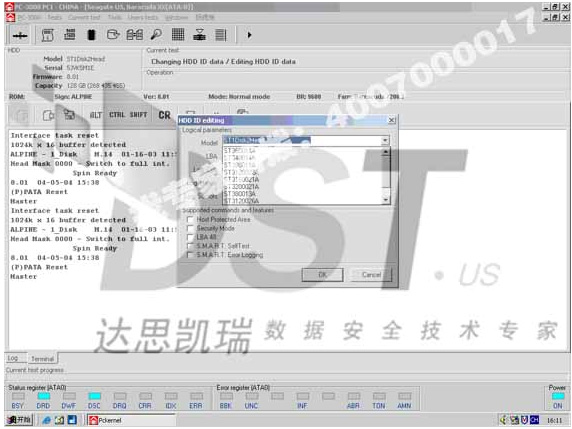

　　在TEST菜单里选TEST再选Changing HDD ID Data中的Editing HDD ID Data，如图10所示，然后出现图十一的对话框：

图十一

　　接下来选择硬盘标示的型号，即ST380011A，如图十二所示：

图十二

　　接下来我们把PC3000的电源切掉，然后再打开，如图十三所示：

图十三

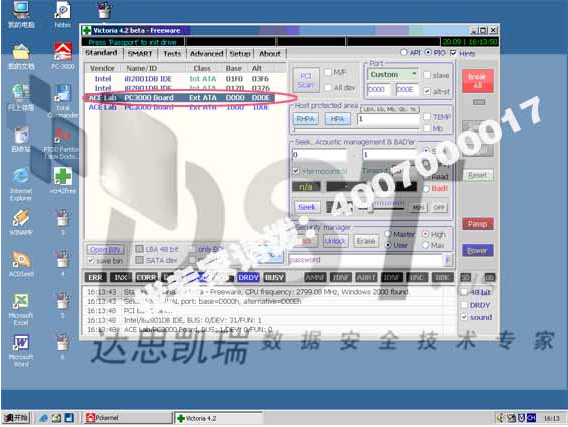

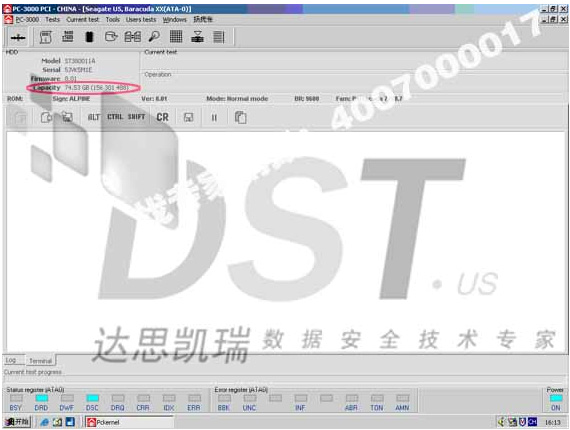

　　到这里我们可以看硬盘ID身份正确了如图十三所示，下面我们来检测硬盘是否有坏道，检测工具有DOS下的MHDD2.90,4.6，目前有Windows下的VCR42，VCR43同时他还支持PCI3000，如图十四所示：

图十四

　　双击ACE Lab PC3000 Board Ext ATA D000，可以看到如图十五所示的信息：

图十五

　　这时候我们可以看到硬盘型号的信息以及硬盘的其他参数。如图十五所示：

图十六

　　经检测，硬盘没有坏道，接到计算机进行验证验证，数据完好，数据恢复成功。来自天津的客户非常满意。数据恢复整个过程不超过20分钟。
得到客户的同意，我们录制了整个数据恢复的全过程，如有需要的朋友，可以发邮件至_cn@126.com，我们将会给你FTP的地址，下载即可。
